construction d'une sableuse maison


Poster un nouveau sujet   Répondre au sujet    Les 4 AS 02 Index du Forum -> Les 4 AS 02 -> Le Bar des 4AS02
Sujet précédent :: Sujet suivant
Auteur Message
Ti-dam


Hors ligne

Inscrit le: 29 Fév 2016
Messages: 54
Localisation: Samoussy

MessagePosté le: Mer 16 Mar - 22:11 (2016)    Sujet du message: construction d'une sableuse maison Répondre en citant

PublicitéSupprimer les publicités ?
bonjours a tous comme promis je poste le sujet CONSTRUCTION D'UNE SABLEUSE MAISON .

Voulant récupérer mes pièces rouiller de mon bolide je n'ai pas eu d'autre choix que de me fabriquer une cabine de sablage et celles que l'on trouve dans le commerce sont cher et petite maintenant la question qui fâche : une cabine c'est bien beau mais ça coûte combien d'en faire une ? la mienne m'a coûté moins de 100 € (sans le compresseur)
liste des ingrédients pour réussir une belle cabine de sablage:

_1 pistolet de sablage-------------------------------------->35€ (je crois qu' on en trouve à 25€)
_4 dalles d'agglo de 19mm 200x60cm ------------------->4.04€ (pièce)
_2 grilles de 35mm de diamètre--------------------------->1.05€ (pièce)
_2 charnières 70x40mm------------------------------------>1.50€ (pièce)
_1 lampe ovale ---------------------------------------------->4.50€
_1 tampon de visite----------------------------------------->0.80€
_1 ampoule 60W--------------------------------------------->0.80€ (car c'est pas vendue avec la lampe donc faut y penser )
_1 sac de sable de 40K pour ciment----------------------->2.90€ (car j'ai pas trouvé de sable pour sableuse, avec ça, ça marche pas trop mal)
_1 sac de sablage de 25kg entre 9 et 15 £ tout depend du grain de sablage et surtout de votre pistolet
_1 grille alu 500x500mm------------------------------------->10.02€
_2 colliers acier----------------------------------------------->2.45€ (pièce)
_1 cartouche pour joins--------------------------------------->3.45€
_1 plaque de plexi 50x50cm--------------------------------->10€
_1 bout de tube PVC diamètre 100------------------------> ? (moi c'était une chute mais vous pouvez prendre des manchon)
_1 vieux jeans (pas la personne, le vêtement)----------> ? (je sais pas a combien est le textile en ce moment)

 TOTAL---------------------------------------------------------->93.63€


tous les éléments constituant notre cabine se trouve dans n'importe quel magasin de bricolage


AU BOULO MAINTENENT Smile

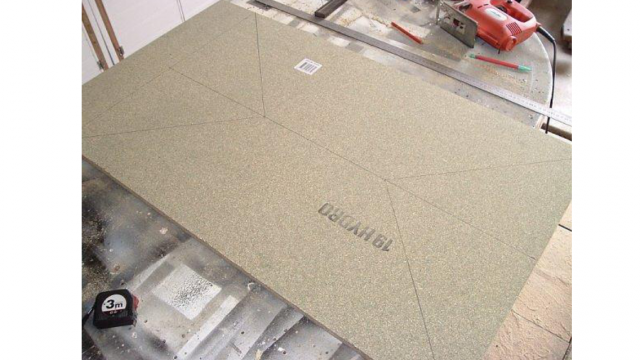

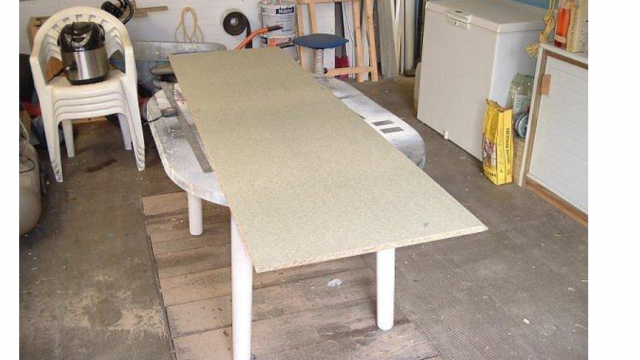

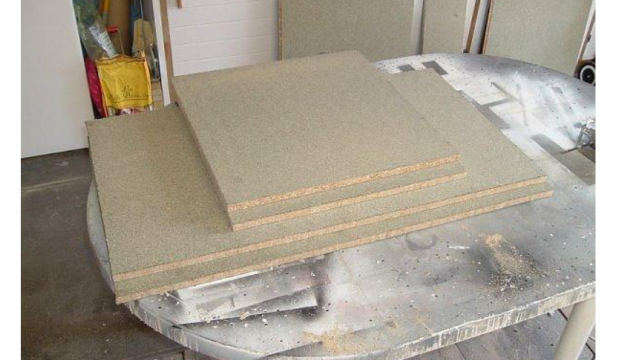

début des festivités nous avons nos quatre planches d'agglo, on en prend deux



nous découpons dedans la face, le fond et les deux côté face: 90x50 cm côté: 50x50 cm

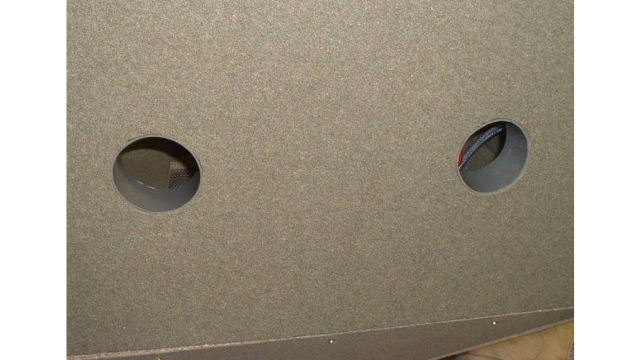

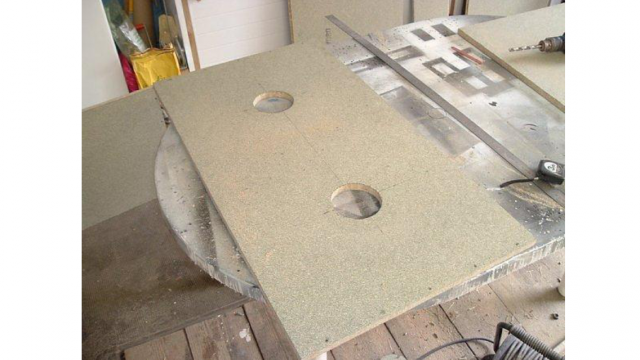

nous perçons deux trous dans la face avant pour y passer nos bras

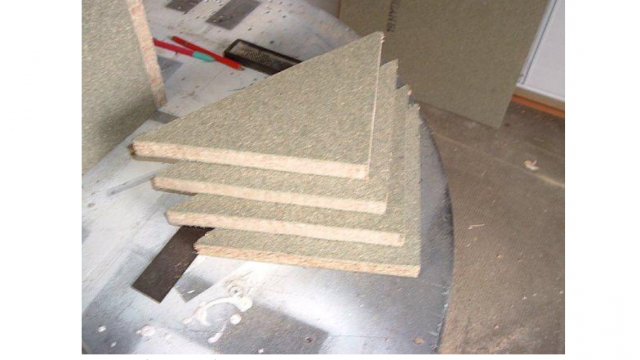

découpez quatre équerre pour plus de rigidité

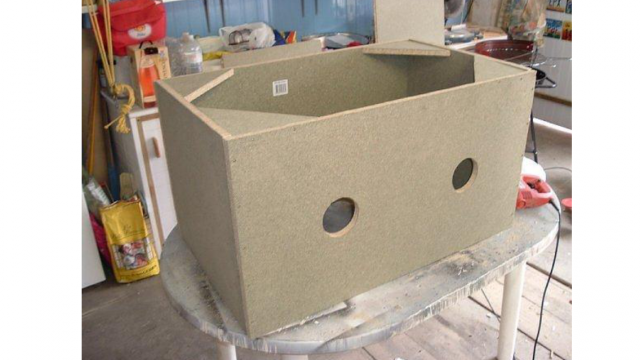

le tout une fois assemblé

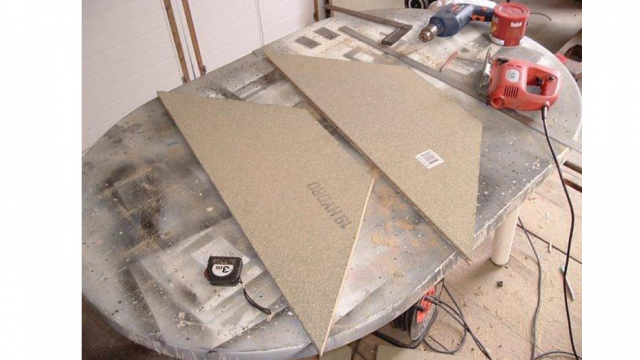

découpez deux trapèzes trapèze: 90x46x20cm

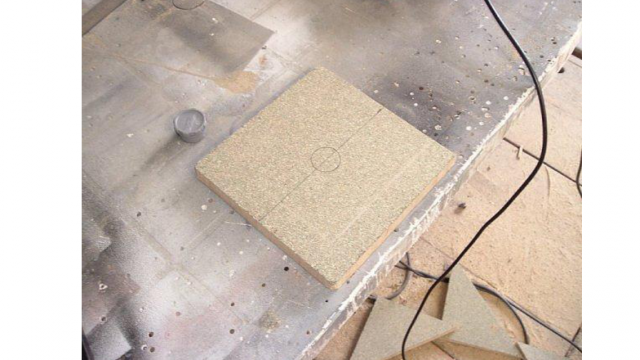

découpez un carré qui sera le fond du bac a sable carré: 20x20cm

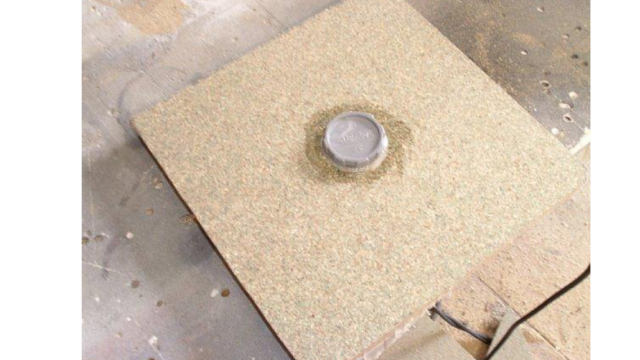

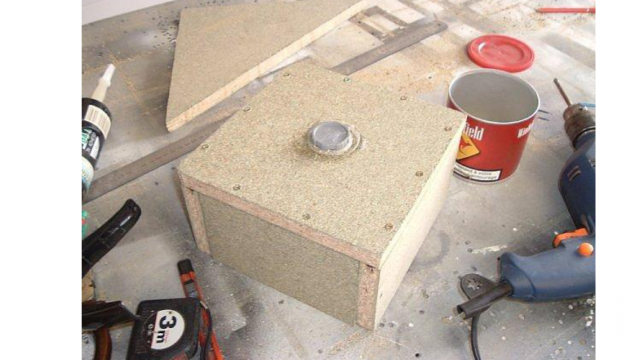

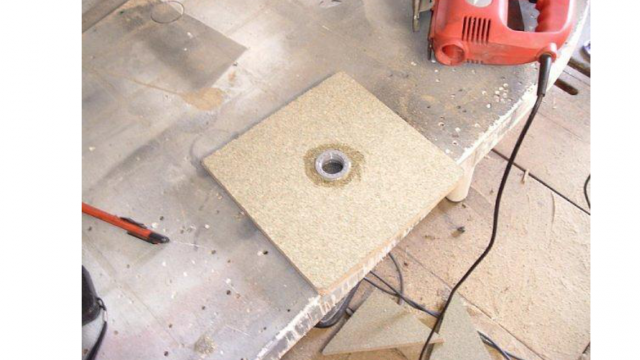

placez le tampon de visite sur le carré (bouchon de vidange)

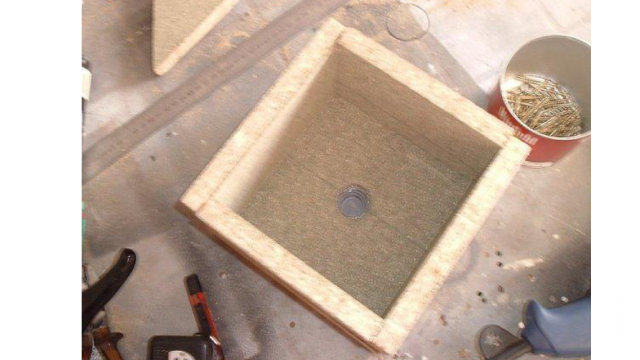

découpez la face avant, arrière et les côté et assemblez les (les miens font 10 cm de haut)

[img]
http://img.xooimage.com/files110/a/0/7/img_3742-1--4ec70c2.png[/img]



ensuite découper les deux autres côté de la cuve trapèze: 54x46x20cm (à ajuster)

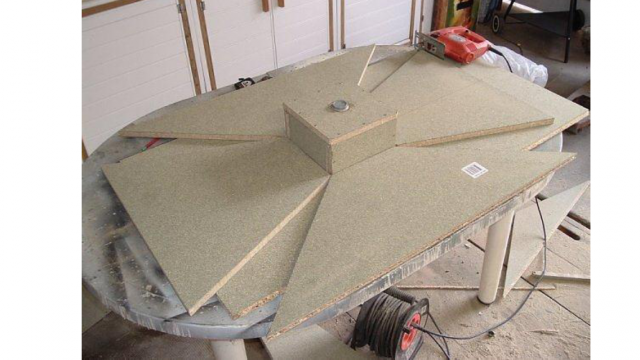

non ce n'est pas une croix de malte Smile quoi que mdr

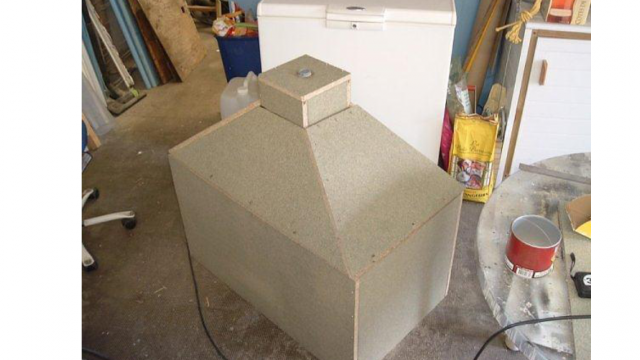

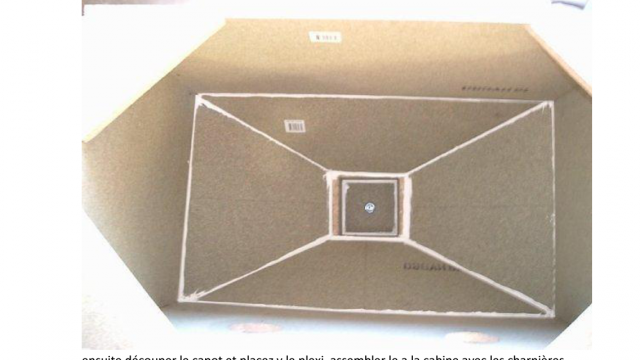

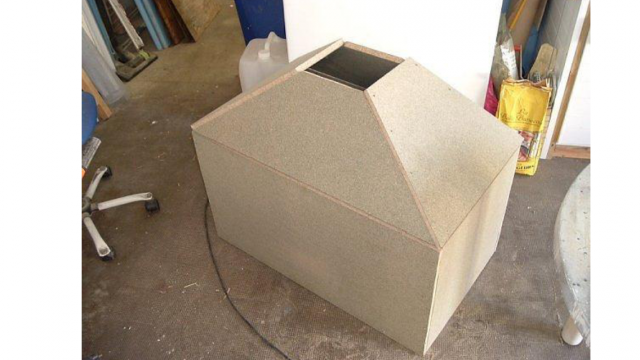

assemblez le tout



assemblez le fond

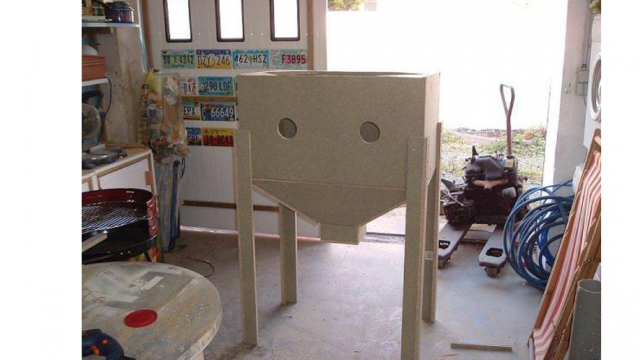

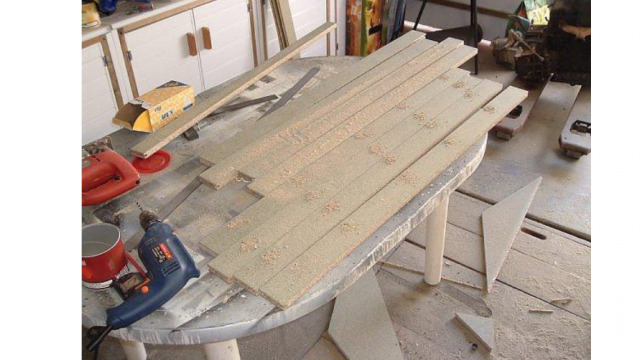

découpez les pieds  pied:10x120cm

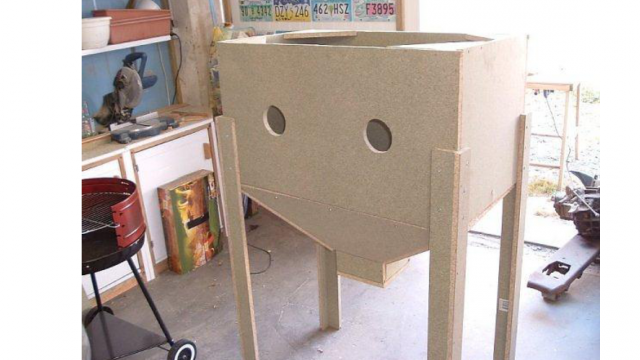

assemblez les et montez les sur la cabine (à ajuster en fonction de votre taille)

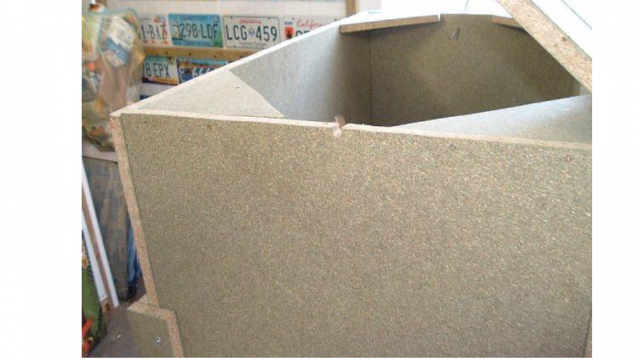

faite les joins

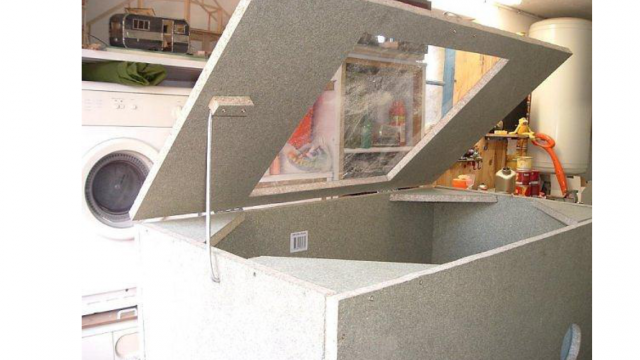

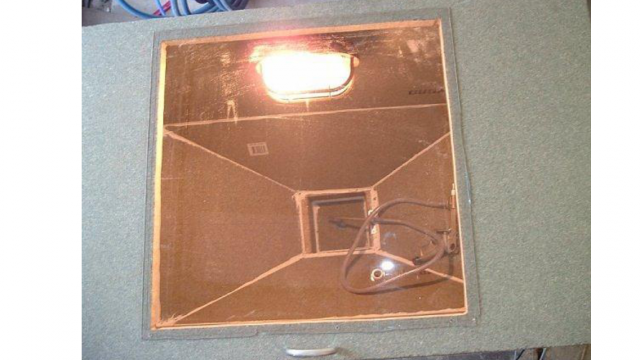

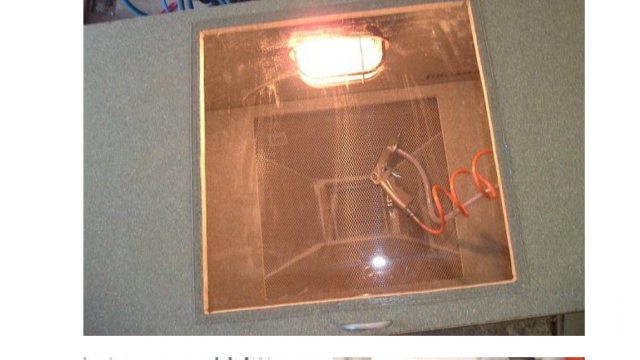

ensuite découper le capot et placez y le plexi, assembler le a la cabine avec les charnières j'y est mis aussi une tige en alu pour bloquer l'ouverture du capot

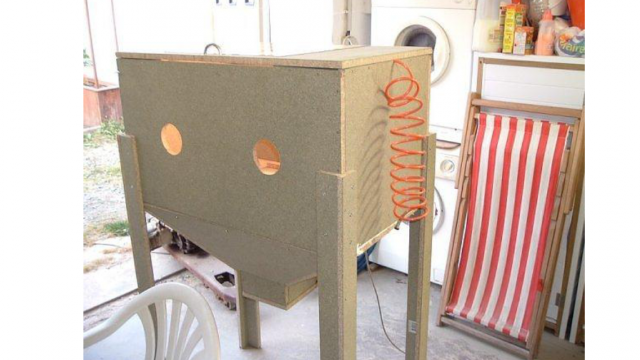

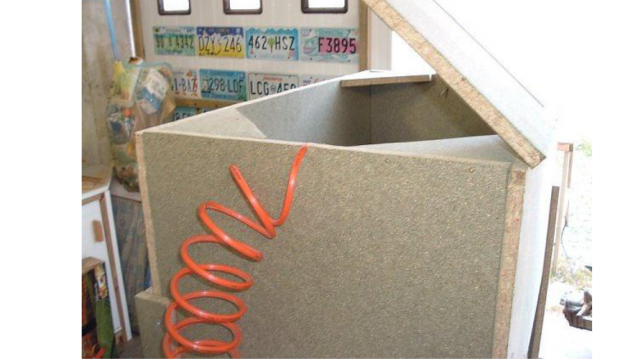

faite un trou en haut pour y passer le tuyau du compresseur--> pistolet

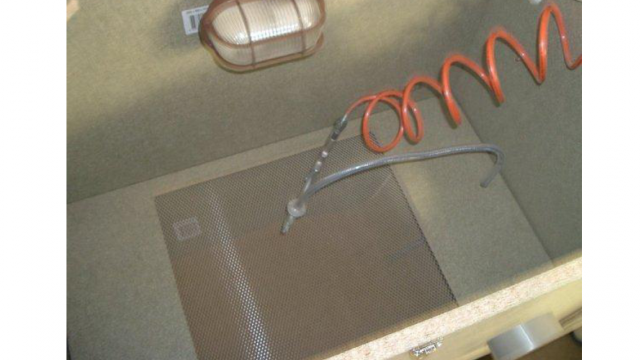

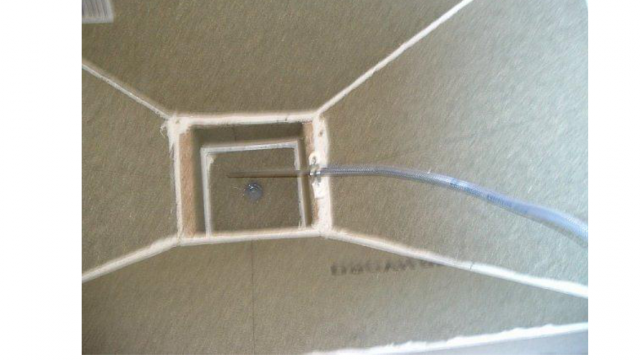

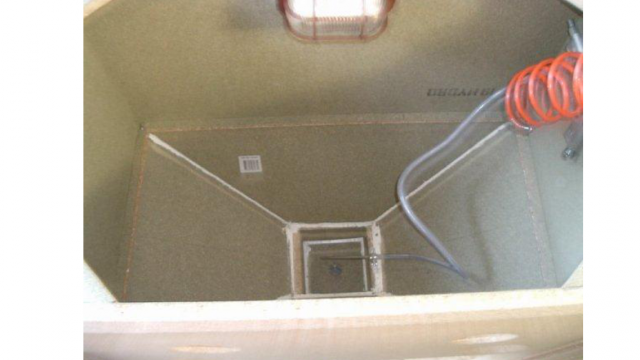

fixer votre tuyau au fond de la cuve

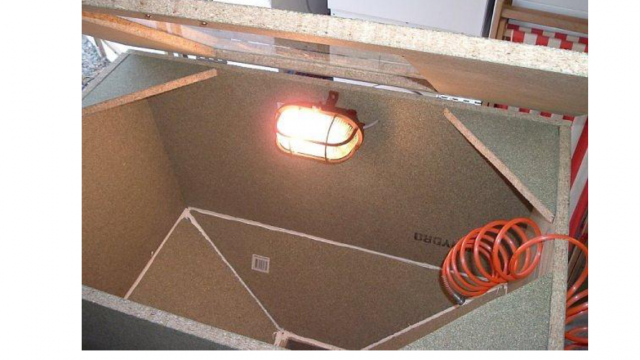

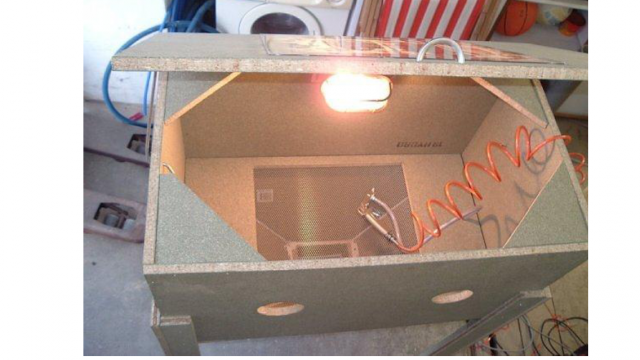

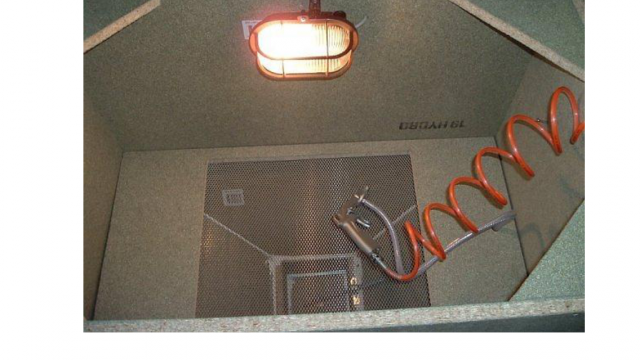

mettez votre éclairage

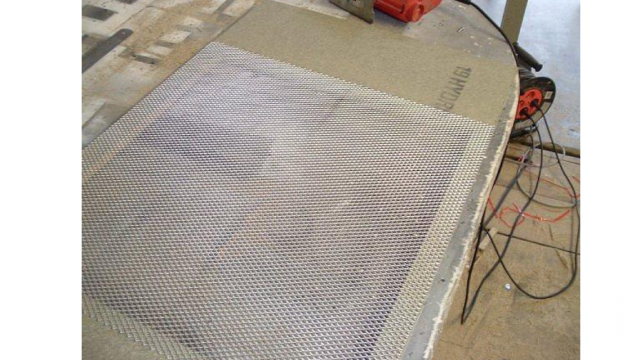

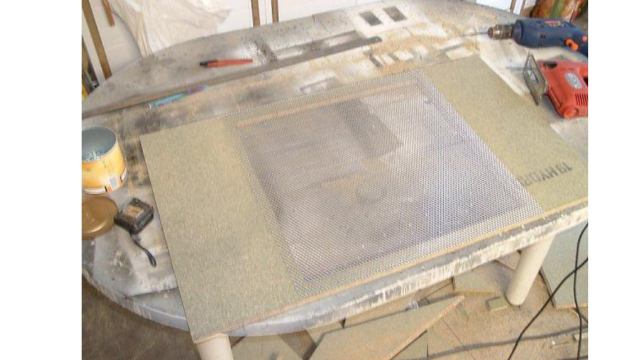

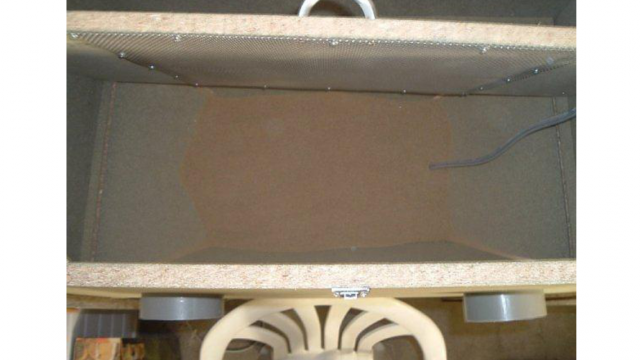

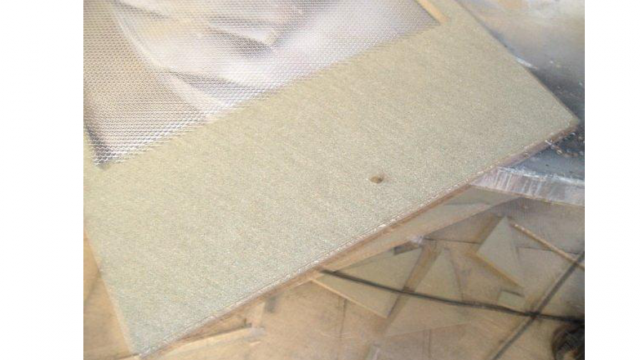

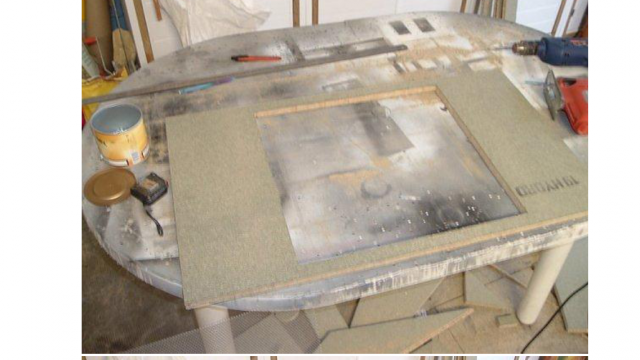

découpez le plan de travail et placez y la grille

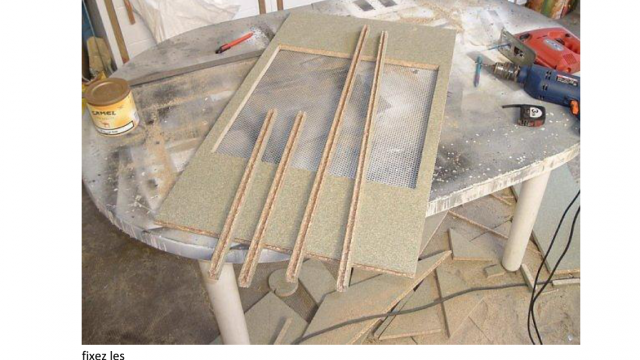

découper les tasseaux où viendra se poser le plan travail



fixez les

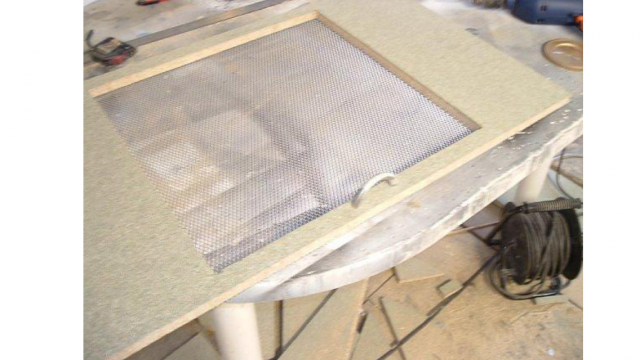

une p'tite poignée (plus pratique) si vous voulait enlever le plant de travail



n'oubliez pas de percé un trou pour le tuyau qui va du fond de la cuve au pistolet

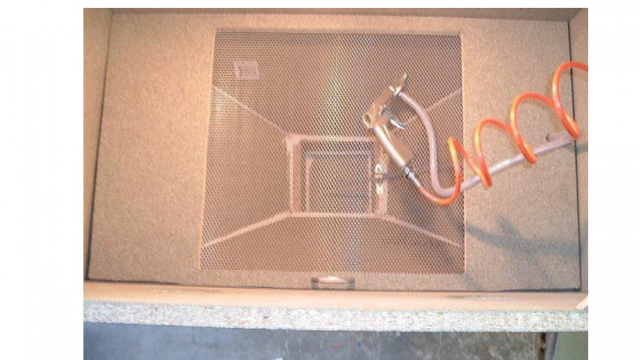

une fois mis en place

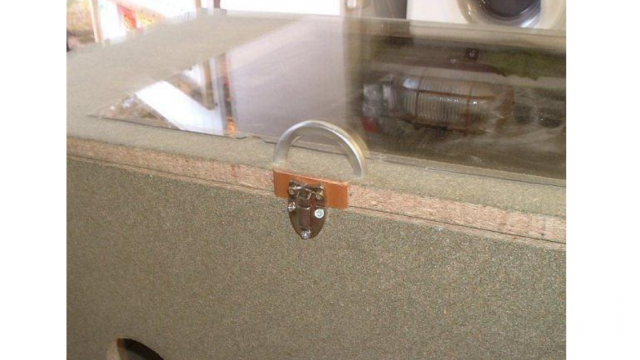

un p'tit loquet (chacun y met ce qu'il veut)

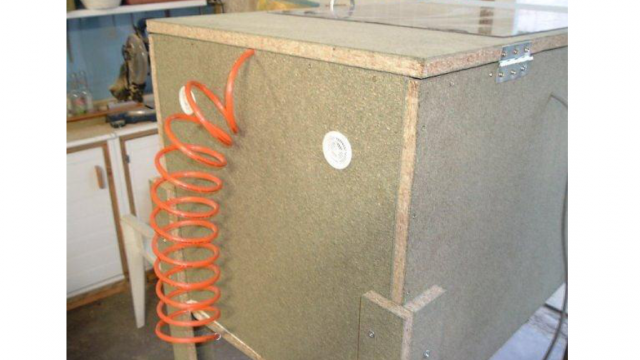

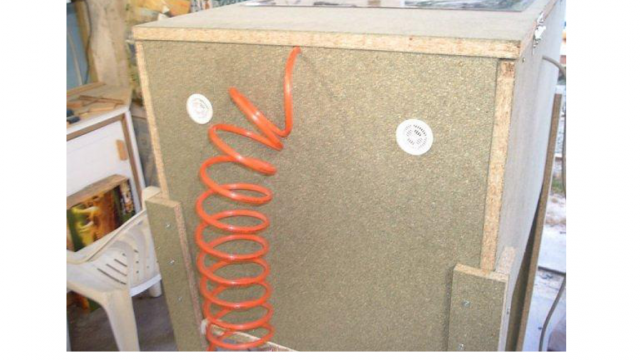

vue que l'air entre il faut qu’elle puisse ressortir donc placez les deux grilles diamètre 35

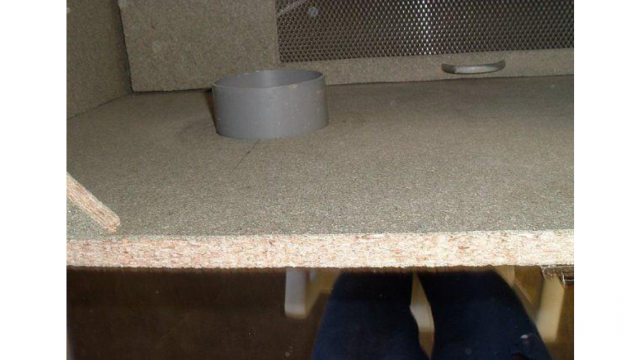

placez deux bout de tube PVC diam 100 dans chacun des trous ( suivant vos diamètres de tour de bras )

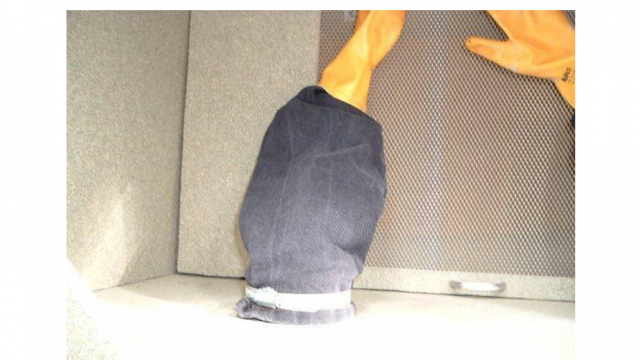

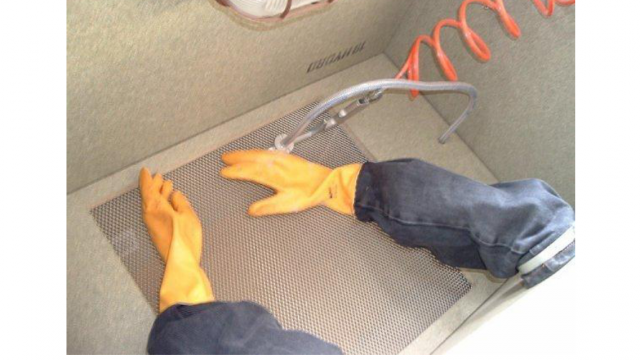

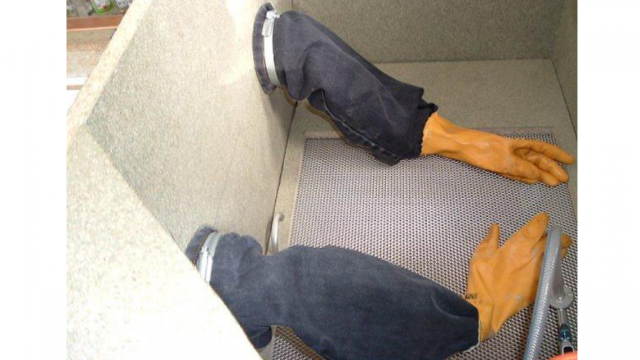

ensuite découpez un vieux jeans (le bas des jambes), cousez les aux gants et assemblez les aux tube PVC à l'aide des colliers

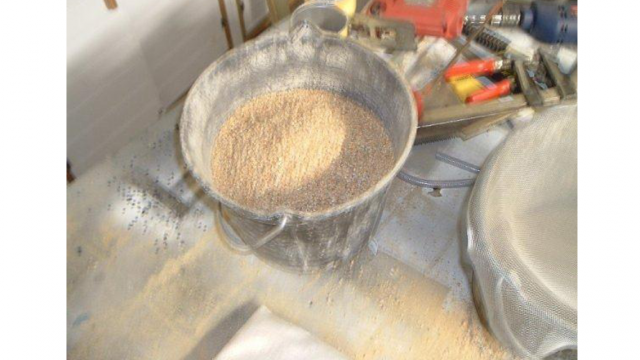

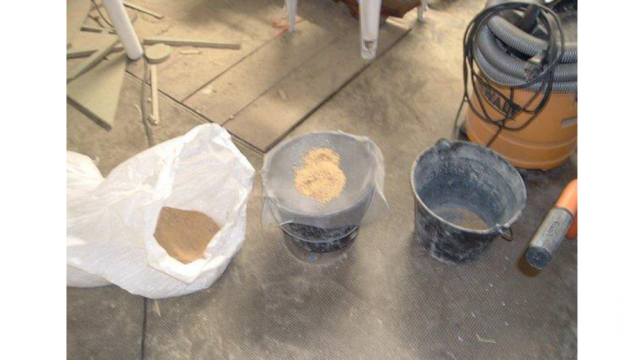

puis tamiser votre sable (perso j'ai pris de la moustiquaire au-dessus d'un sceau)





le reste des gros cailloux



1 heure environ pour faire ça
(pour éviter se temps, j'ai acheter des sac tout prêt pour le prix que sa coute sa vaut vraiment pas le coup de s'embêter avec sa , on trouve les sac dans les magasin style bigmat et autre grossistes en travaux )

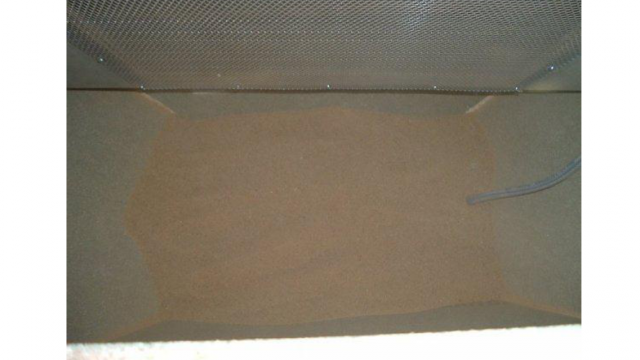

le tout dans la cuve

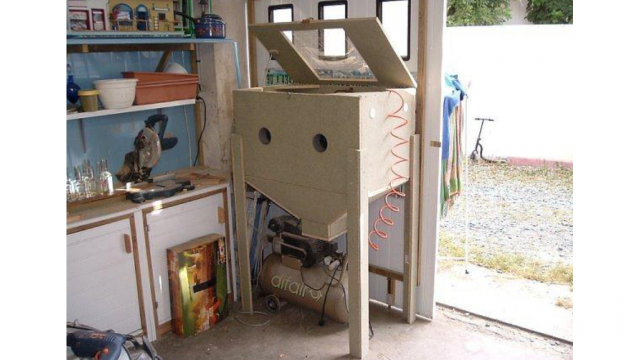

et voilà notre sableuse finit



après vous pouvait l'aménager comme bon vous semble , ex: un plateau en bas fixer tout en bas des pieds , (faite attention de bien mesurer le seau de recuperation de sable pas propre avant de fixer la tablette) Smile , si vous vous connaisser en électricité poser un interrupteur sur la sableuse pour avoir plus d'aisance et de sécurité lors du débranchement de la sableuse chose que j'ai faite aussi. vous pouvait aussi la peindre de la couleur de votre garage ...... libre court a votre imagination Smile
et surtout bon sablage a tous Smile



_________________
Vw un jour, vw toujours

Revenir en haut
Ti-dam


Hors ligne

Inscrit le: 29 Fév 2016
Messages: 54
Localisation: Samoussy

MessagePosté le: Mer 16 Mar - 22:18 (2016)    Sujet du message: construction d'une sableuse maison Répondre en citant

et j'ai oublier de dire la sableuse que j'ai construit on peut pas mettre plus gros qu'une jantes de 15 POUCES , j'ai fait pour faire de "petite piece" après la dimension vous pouvait la agrandir comme bon vous semble . voila je pense avoir fait le tour . bonne construction a tous Smile
_________________
Vw un jour, vw toujours


Revenir en haut
Philinconu


Hors ligne

Inscrit le: 14 Juil 2014
Messages: 214
Localisation: Picardie

MessagePosté le: Jeu 17 Mar - 08:39 (2016)    Sujet du message: construction d'une sableuse maison Répondre en citant

Bonjour Ti-dam
Bravo et merci pour ces explications claires, toutes en photos Mr. Green
Et en plus il est menuisier  Okay


Revenir en haut
Ti-dam


Hors ligne

Inscrit le: 29 Fév 2016
Messages: 54
Localisation: Samoussy

MessagePosté le: Jeu 17 Mar - 08:57 (2016)    Sujet du message: construction d'une sableuse maison Répondre en citant

Merci 😊 Je touche A peut pres A tout lol j'esaye d'être poli valant lol . En tout cas heureux que sa puise vous servir Smile
_________________
Vw un jour, vw toujours


Revenir en haut
cad02


Hors ligne

Inscrit le: 11 Juin 2014
Messages: 656
Localisation: Entre LAON (02) et REIMS (51)

MessagePosté le: Jeu 17 Mar - 20:23 (2016)    Sujet du message: construction d'une sableuse maison Répondre en citant

Y'a pu ka
Expliqué comme ça  c'est plus facile
Merci à toi en tout cas
Certains adhérents trouveront leur bonheur dans tes explications
_________________
Lionel - le Président des 4 AS 02
Cadillac Coupé de Ville 1959
Citroën DS 20 Pallas 28/12/1973


Revenir en haut
Ti-dam


Hors ligne

Inscrit le: 29 Fév 2016
Messages: 54
Localisation: Samoussy

MessagePosté le: Jeu 17 Mar - 20:29 (2016)    Sujet du message: construction d'une sableuse maison Répondre en citant

Merci j'espère que sa fera des heureux aussi . Smile))
_________________
Vw un jour, vw toujours


Revenir en haut
Admin
Administrateur

Hors ligne

Inscrit le: 30 Mai 2014
Messages: 314

MessagePosté le: Lun 28 Mar - 10:31 (2016)    Sujet du message: construction d'une sableuse maison Répondre en citant

 BEAU TRAVAIL AFFAIRE A SUIVRE ALORS
